Antena WiFi Omnidireccional de 5 DBi
Esta nota está extraida de mi blog (speech de Lord
).
Ninguna antena es fácil de construir debido a que hay que hacerlo con las medidas exctas por el tema de la longitud de onda entre otras cosas. Esta que elegí para mostrarles no deja de ser dificil, por eso mismo, si hay que laburar para hacer una, mejor hacer una buena que valga la pena
La antena que les voy a pasar a contar como se hace fue hecha por Ricardo Galli Granada y es muy parecida la de la foto que pueden ver a la izquierda (antena que se vende en el mercado) y se basó en la antena de una tarjeta Conceptronic PCI C11iDT.
Materiales
Herramientas
Cutter, Sierra de precisión, Alicates, Soldador razonablemente potente (de unos 300-400 vatios), Lima (para ajustar las medidas de los tubos).
Armado

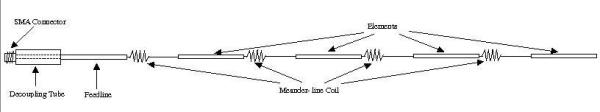

La antena final está formada por 4 segmentos de tubo de 2 mm, unidos entre sí por las bobinas del cable de cobre, y todos ellos unidos al desacoplador. Ver ilustración o foto.

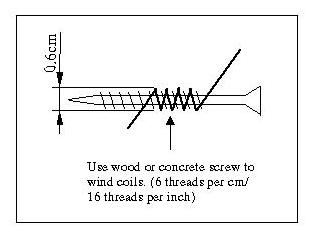

Las 4 bobinas invierten la polaridad de la señal. Deben estar hechas de la forma más uniforme posible. Para ello hay que sacarle el aislante al cable (se hace muy fácilemente con el cutter o un alicate) y cortar 4 pedazos de unos 15 cm cada uno. Despues se le da 4 vueltas alrededor del tornillo de 6 mm de diámetro teniendo cuidado de dejar unos 2 cm de cable en cada punta.
Ahora hay cortar cuatro segmentos de 5,6 cm y uno de 9 cm del tubo de bronce de 2 mm. Ver ilustración.
Después se corta un segmento de 3 cm del tubo de 8 mm que soldaremos y pegaremos a la parte externa del conector N.
Nota: Hay que tener cuidado para que el segmento de 9 cm quede razonablemente centrado dentro del tubo de 8mm. Para evitar que entren en contacto, se puede enrrollar cinta aislante alrededor del segmento de 2mm.

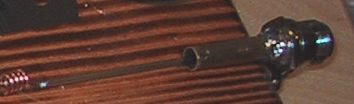

Paso 1 y 2 en fotos.
Una vez montado el desacoplador hay que introducir los trozos de cable de cobre (con las bobinas ya hechas) dentro de los segmentos de 2 mm. Aunque seguramente entrarán muy ajustados, lo mejor es luego soldarlos para fijarlos bien.

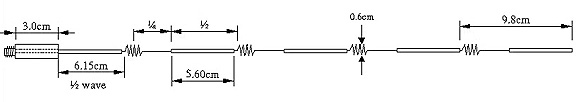

Para que la antena funcione correctamente hay que armarlo según esta ilustración y siguiendo las siguientes medidas:
1. Desde el final del tubo de 3 cm (8 mm de diámetro) del desacoplador al inicio (primer espiral) de la primer bobina tiene que haber 6.15 cm.
2. Desde el centro de la bobina al inicio del segmento (tubo de 2 mm) que le sigue debe haber 1/4 de la longitud de onda (3.075 cm).
3. Desde el inicio de cada segmento al inicio (primer espiral) de la siguiente bobina debe haber 1/2 de la longitud de onda (6.15 cm).

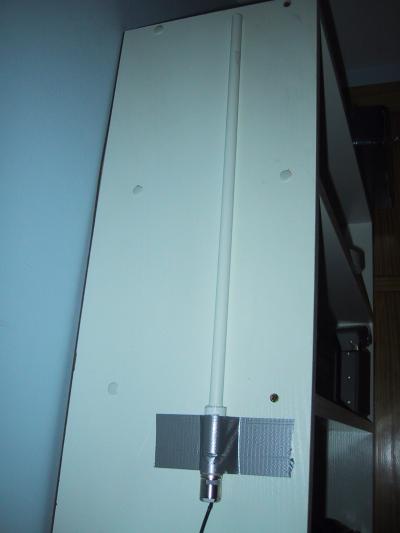

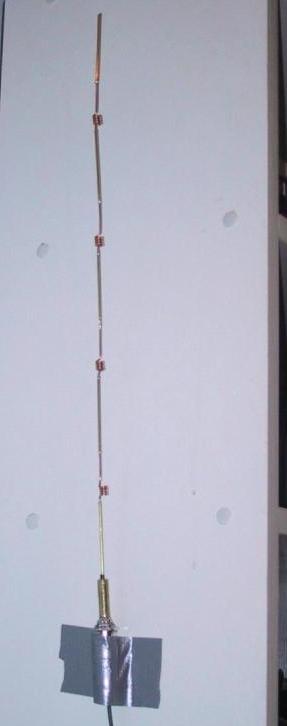

Finalmente se puede colocar el tubo de PVC como cubierta y para darle más protección y si todo salió bien quedaría algo asi...
